Quelques commandes CC





Orientation

Je suis allé un peu vite en parlant d’aligner, tourner, d’importer des axes… ça mérite un peu de développements.

Quand on importe un scan géo il est généralement orienté au nord ce qui est rarement le cas des vues en plan ou on au moins un mur en X ou en Y.
Le point 0 est à Chaille, mais pour sortir un Jpeg on s’en fout.

A Noter
--- tout ça se passe en vue de dessus sans perspective



Importer des axes d’autocad sans préparation va placer des entités autour du 0,0,0 et cela va nécessiter des manips pour arriver près du nuage… pénible, on verra plus tard.

On va donc commencer sur CC par tracer des poly qu’on va exporter en dxf. On va se servir de ces poly pour y accrocher un trièdre de bonne proportion

L’outil avec le quel on va tracer des poly, c’est l’outil pour faire des sections de coupes suivant un axe. On ne va pas sortir les coupes, mais simplement tracer des axes
(pensez à sélectionner le nuage pour rendre la commande accessible)

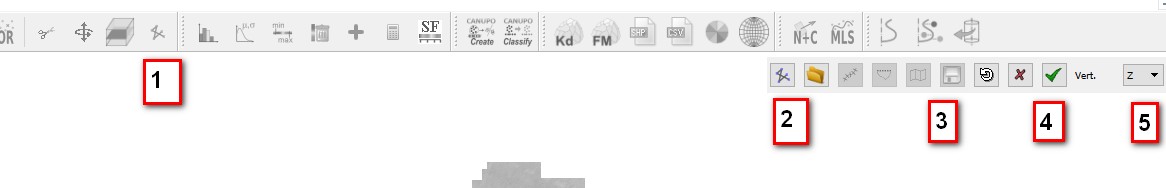

La commande section

  1. La commande appelée fait apparaître son menu
  2. l'outil pour tracer des polylignes (clic droite pour en commencer une autre)
    puis re clic sur l'icône pour sortir de la génération de poly
  3. celui pour les sauver dans l'arbre du projet
  4. pour fermer la commande
  5. l'axe vertical dans la vue de travail (changer d'axe change la vue)

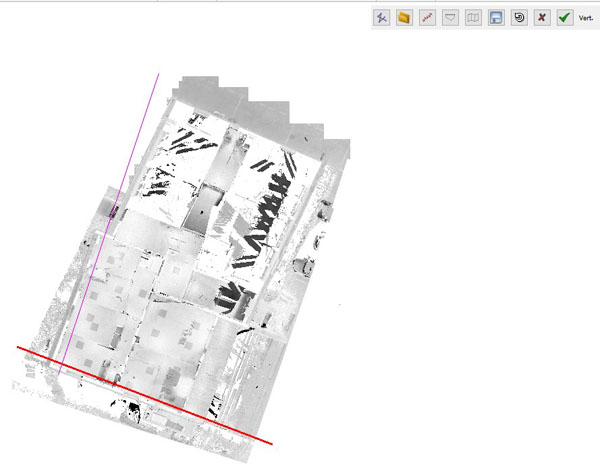

Il faut se retrouver avec un truc comme ça et sauver dans l'arbre les 2 poly

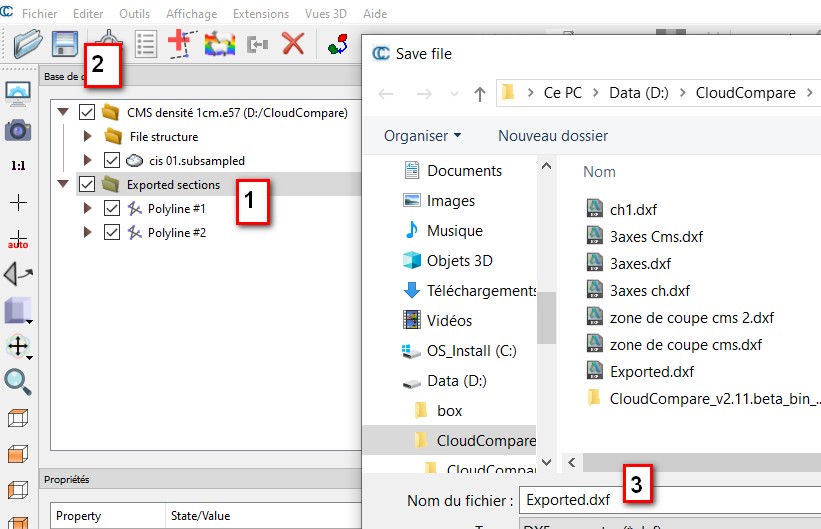

Pour passer en dxf rien de plus simple,

  1. on sélectionne l'ensemble des deux poly
  2. on clique la disquette
  3. on choisi le nom et le format de fichier
______

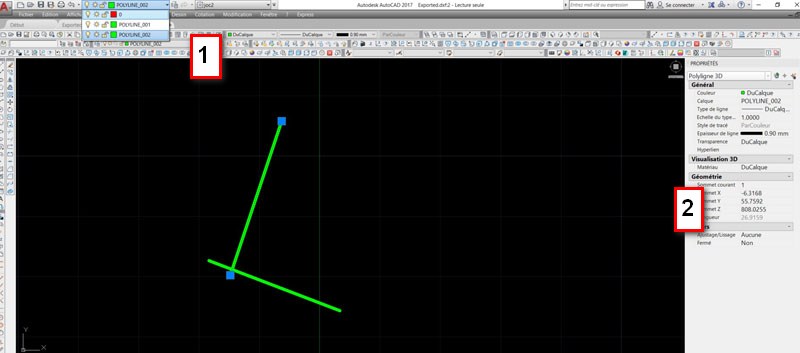

  1. Dans autocad, repasser le calque 0 en rouge et faire F9 pour enlever la grille (activée par défaut ?)
    A noter --- un calque par poly exportée depuis CC
  2. un coup d'oeil aux coordonnées à Chaille

En s'accrochant sur une extrémité pour caler le Z je trace 2 poly3d de 25m en vertical et 20 en horizontal

C'est important de prendre des longueurs qu'on maîtrise pour la mise à l'échelle du Jpeg quand on le passe dans autocad.

Retour sous CC

J'ai ouvert mes 2 axes et supprimé les poly de la commande Section

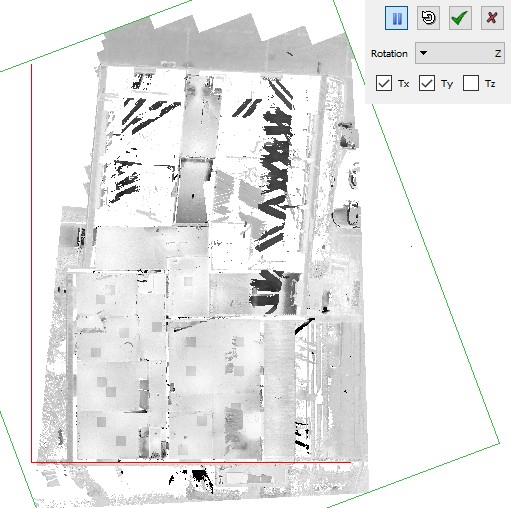

déplacer/tourner

L'appel de déplacer/tourner (translate/rotate) fait apparaître sa boite de dialogue

  1. c'est une boite à pose (il y en a d'autre)
    l'appuis sur pause stoppe la commande pour laisser la main sur la navigation (zoom pan) un autre appuis sur pause permet de revenir à la commande
  2. La fonctionnement est basique clic droite déplace et il faut virer l'autorisation de déplacement en Z
  3. clic gauche la rotation, mais attention à n'autoriser que suivant les Z
  4. Sortir en sauvant

En vue de dessus, avec ces réglages, ça va pas trop mal, mais en vue de coté ou en pers, c'est vite le boxon comme système de déplacement...

Grace à la pause, on peu changer de vue et bloquer le déplacement suivant un seul axe, est ça permet un repositionnement précis







Avec un peu de pratique on s'y fait et on arrive a s'aligner à l'oeil de manière satisfaisante en attendant que je trouve comment faire mieux :)

(De toute façon la réalité est rarement rectiligne et parfaitement d'équerre sur 10 ou 15m et un scan 3d est un reflet de cette réalité)

penser à sortir de la commande avec la coche verte de validation quand on est satisfait du résultat

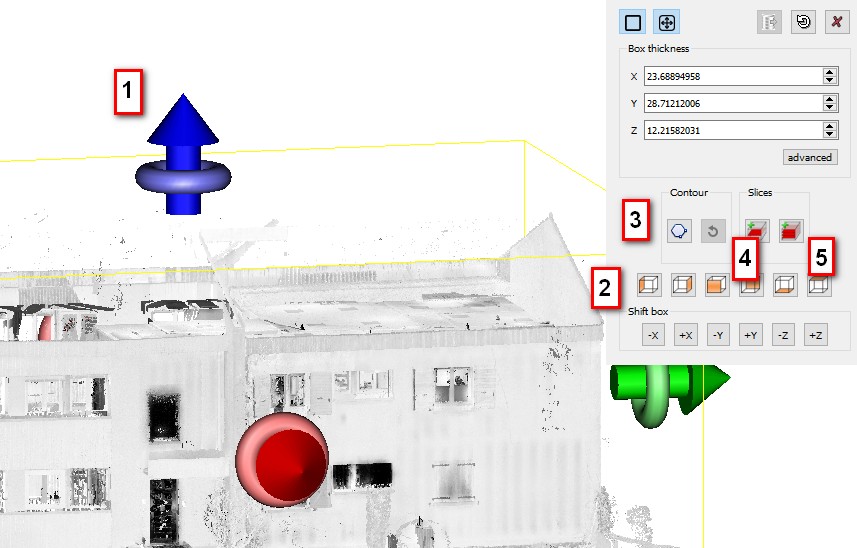

Coupes transversales



  • C'est le nom dans la bulle d'aide, mais ''boite de section'' serai plus approprié. L'outil met à disposition une boite munie de poignées qui permet de définir un parallélépipède Les points dans cette boite seront dupliqués dans un nouveau nuage.

  1. Les poignées: la flèche pour tirer/pousser, le tore pour tourner
  2. une orientation rapide suivant les vues classiques
  3. Sortir des sections exportable en dxf (moyen je préfère les vrai sections)
  4. Dupliquer les pts visibles dans un nouveau nuage de l'arbre du projet
  5. Faire des copies de la boite suivant un axe et exporter les sections dans l'arbre (toutes les tranches faisable avec l'épaisseur de la boite)

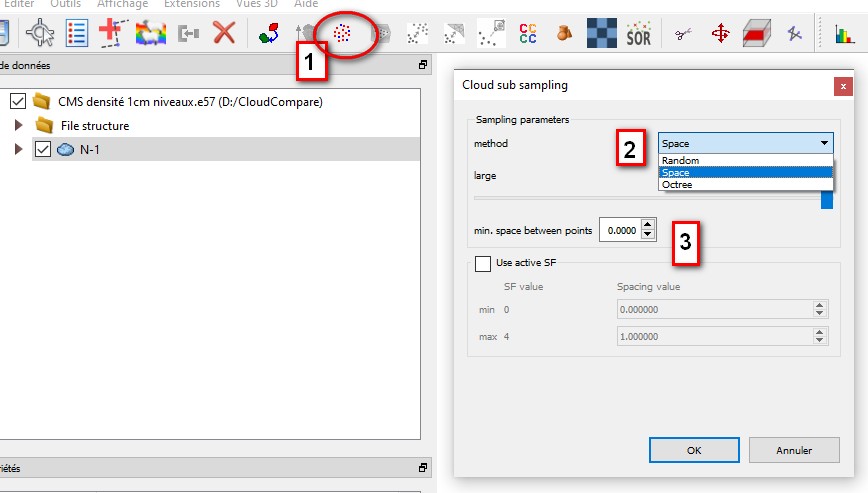

Densité de points / échantillonnage

  1. Après avoir sélectionné un nuage on clique la commande
  2. j'ai testé les 2 premières méthodes,
    -RANDOM, permet de définir un nombre de points (avec 30Mi de pts on a de quoi faire, l'exemple fait 18Mi et c'est déjà significatif)
    -SPACE qui définit une distance moyenne entre points (le fichier d'exemple à été obtenu à partir d'un assemblage de scan brut pour un total de 2.4Go de fichier)
  3. La boite ou on rentre le paramètre

Quand on valide, le logiciel crée un nuage dupliqué qu'on peut sauver depuis l'arbre




Matrices de Transformation (Ctrl T)

Il y a quelques cas ou on va vouloir faire des trucs un peu plus coton...

Un exemple simple, on veut que tel pts sélectionné de coordonnée XYZ devienne le pts 0,0,0, du nuage

On va devoir passer pour ça par la commande appliquer les trnasformations (Ctrl T) qui demande un matrice en entrée

ça à l'ar barbare comme ça, car pour déplacer tout le nuage du pts XYZ vert le pts 0,0,0 la matrice c'est:

1 0 0 -X
0 1 0 -Y
0 0 1 -Z
0 0 0 1


Qqss matrices utiles

Symétrie X
-1 0 0 0
0 1 0 0
0 0 1 0
0 0 0 1

Symétrie Y
1 0 0 0
0 -1 0 0
0 0 1 0
0 0 0 1

Symétrie Z
1 0 0 0
0 1 0 0
0 0 -1 0
0 0 0 1

pratique quand on n'a qu'un seul coté

Pour les rotations de 90, faites comme moi, demandez à chat GTP (lol)
