Les variables
En informatique, une variable est un symbole (habituellement un nom)
qui renvoie à une position de mémoire dont le contenu
peut prendre successivement différentes valeurs pendant l'exécution
d'un programme.(source
wiki)
Dans Autocad les variables mémorisent le comportement du logiciel
à l'exécution des commandes qui leur sont associées.
Par exemple, PLINEWID stocke la valeur par défaut d'épaisseur
d'une polyligne. Si sa valeur est 0.5, toute les polylignes crées
auront cette épaisseur.
Pour changer une valeur, il suffit de rentrer son nom dans la ligne
de commande (faire un copier coller pour éviter les fautes d'orthographe
l'interpréteur est tatillon) Entrée ou Espace et de changer
sa valeur. Penser à vérifier dans l'aide en ligne à
quoi corespondent ces valeurs à l'ocasion.
A noter aussi la page du site de Rebcao ou on peu , entre autre, charger
la liste
compète des variables...
Variable à la con dont la valeur par défaut
peu poser problème
MIRRTEXT=0 pour empêcher les textes de se tourner quand on, fait
une symétrie... c'est LA variable à la con par exellence
HPORIGINMODE =1 Pour arréter d'avoir des hachures qui se dégradent
quand on est très loin de l'origine. (voir aussi HPORIGIN dans
l'aide)
_IMAGEFRAME si elle est a 0 on peu plus sélectionner les images...
mettre à 1 ou a 2... en français CADREIMAGE
SELECTIONPREVIEW=0 pour arrêter les ralentissement quand la souris
survole des hachures
PLINEWID conserve la largeur par défaut lors de la création
d'une polyligne (la mettre à 0 si ce n'est le cas).
TEXTSIZE conserve la hauteur par défaut des textes
MAXACTVP nombre maximun de fenêtre active en même temp dans
une présentation passer à 64
FILEDIA si filedia est à 0, les boites de dialogues n'apparaissent
plus.. et on doit renseigner les parametre en mode texte dans la ligne
de commande (repasser à 1)
MTEXTCOLUMN sur la 2013 cette variable impose des collonnes dynamiques
par defaut passer à 0
APERTURE Variable qui controle la distance à la quelle l'acest
détecté (ne pas confondre avec la taille du réticule)
par défaut 5... mais 5 quoi???
FIELDDISPLAY variable qui controle l'affichage d'un masque sur les champs
dynamiques
RESEAU une fois n'est pas coutume, c'est une commande, si trouvez qu'elle
marchait mieux avant la 2013: RESEAUCLASSIQUE
HPLINETYPE par défaut inactif cette vatiable permet d'avoir des
pointilé dans les hachures (passer à 1)
FIELDDISPLAY à 0 pour ne pas avoir de masque d'arriére
plan sur les champs dynamiques
OPTIONSPRIMITIVEMAILLE Caché dans le ruban, cette fonction détermine
ne nombre de maillage par approximation dans les objets MAILLE que l'on
crée
EVOLDYN, DRAGMODE sont utile pour désactiver l'aperçu
d'une Xref en cours de déplacement. à ne pas confondre
avec COMMANDPREVIEW qui trace les lignes ou cercle en cours de construction
LAYLOCKFADECTL controle l'estompe des calques verrouillés
XDWGFADECTL controle l'estompe des Xref (0 pour une vu pleine)
EVOLDYN inactif on voie plus l'évolution d'un déplacement
(pratique pour bouger un plan de masse) auto revient au comportement
normal
Autocad 2015 apporte ses propres variables à la con
FILETABPREVIEW à 0 pour ne plus avoir de prévisualisation
dans les onglets de dessin
FILETABTHUMBHOVER à 0 pour ne plus avoir de changement de présentation
en passant dessus
PDFSHX Indique si les objets texte utilisant des polices SHX sont stockés
dans des fichiers PDF sous forme de commentaires lorsque vous exportez
un dessin dans un fichier PDF. Mettre à 0 pour ne pas qu'il y
ai de vilain cadre autour des texte sur les pdf
HPGAPTOL cette variable permet de rendre moins tatillonle création
de hachure par point.
nuages... faut passé par Récap pour faire un nuage compatible
autocad, mais il y a qqs options.
NUAGEPOINTSPALETTE gestion des couleurs
POINTCLOUDLIGHTING. éclairage
POINTCLOUDSHADING ombres
DELIMNUAGEPOINTS pour faire des coupes
EXTRAIRESECTIONNP pour sortir un tracé depuis un plan de coupe
Variable utiles les plus courantes
Pour la liste complète voir le site de Rebcao
LAYEREVALCTL=0 pour plus être voir le message "calque non
rapproché" ou LAYEREVAL=0 (post 2008)
PICKSTYLE Variable pour sélectionner dans une coupe Covadis nota
peu prendre comme valeur 0 1 2 3.. cf l'aide; à 3 on select le
contour des hachures associatives
OSMODE variable système qui stocke les accrochages permanents
pour moi, 6253 normal ou 8 nodal uniquement
WHIPTHREAD metre à 3 sur un multipross
MEASUREMENT à 1 pour métrique ! utile pour les types de
lignes ISO ou ANGLOSAX... et les hachures...
HIGHLIGHT=1 pour afficher les pointillés de sélection
EDGEMODE=1 pour ajuster ou prolonger jusqu'a l'extension des lignes
DBLCLKEDIT Contrôle le comportement de l'édition double-clic
dans la zone de dessin 0 Désactiver 1 Activée
TEXTFILL =1 remplissage des polices
UCSFOLLOW 0 pour pas que les fenêtres se régénèrent
toute seule quand on rentre dedans (Espace papier qui zoom tout grrr
!! )
LTSCALE pour changer tous les ECHLTP d'un coup (ECHLTP échelle
de type de ligne)
PLINEGEN modifie la façon dont est affiché le motif sur
une polyligne
PSLTSCALE pour afficher en EP (papier) et en EO (objet) le même
aspect des échelles de type de ligne
VISRETAIN Cette variable me permet de garder l'état des calques
du dessin lorsque celui-ci est inséré comme Xref. (0 Xref
prioritaire pratique pour réinitialiser une modif de couleur
puis remettre à 1)
MBUTTONPAN variable qui permet de faire des pan avec le bouton du milieu
de la souris... mettre à 1
(setenv "MaxHatch" "50000") à rentrer si
les hachures veulent pas afficher suffisamment de traits...
LEGACYCTRLPICK à 1 permet de sélectionner les objets superposé
avec ctrl+ clic gauche à 0 des sousobjet 3d (pas super clair..
voir l'aide en ligne)
PICKFIRST à mettre à 1 lorsque la touche supprime ne fonctionne
plus
SNAPANG Donne une valeur qui tourne l'accrochage un peu comme avec un
SCU mais sans rapport avec lui... bref laisser à 0 !!!!!!!!!!!!!
SDI une seule session d'Autocad si à 0
Commandes qui sortent souvent de l'embarras...
-XREF TY * R met toutes les Xref en relatif
_-PURGE avec l'option /r pour virer les entité Covadis récalcitrantes
_CHSPACE Pour passer un objet de l'EO à l'EP ou le contraire
(pratique pour les texte en présentation...
CONVERTPSTYLES pour passer de stb à ctb
SCALELISTEDIT pour afficher la liste des échelles et pouvoir
la purger
LIGNECOMMANDE pour faire réapparaître l'affichage des commandes
en bas... disparition suite à un ctrl 9 ??
PROXYSHOW pour voir les objet 2008 10 ou mep dans 2007
Pour qu'a la création des hachures la BD soit paramètrée
sur "utilisateur" plutôt que "prédéfini"...à
ajouter dans un fichier de chargement automatique des routines LISP,acaddoc.lsp
ou acad.mnl.
(setvar "HPNAME" "_USER") (setvar "hpspace"
0.1) (setvar "hpang" 45)
LAYOUTREGENCTL Pour éviter les régénération
à chaque fois qu'on rentre dans une présentation (une
seule régèn par cession)
LTSCALE pour changer tous les echltp d'un coup
COVAPROJ pour définir le chemin de recherche des profils type
pour un projet routier Covadis
TEXTE TO MTEXTE convertir un texte simple en mtext ( DANS LES EXPRES
TOLLS !!)
REINIT pour recharger acad .pgp quand on chage un alias sans redémarer
autocad
BATTAMN pour synchroniser la taille du texte des attributs d'un bloc
quand elle à été modifiée dans l'editeur
de bloc
BURST si les XpressTools sont pas accessible c'est pour transformer
les attributs en texte
-EXPORTTOAUTOCAD Converti un fichier autocad vers autocad... oui, je
sais, les fichiers autocad architectures (ADT) sont sencés être
compatible, mais les objets AEC n'en font qu'a leur tête..
REGION Une propriété sympa de région, c'est qu'elle
converti les solides en entités explosable en ligne (qu'on à
plus qu'a applatir (purge des solides Archicad ou All-plan))
Cotation
La cotation, avec les hachures, est un bon moyen de péter les plomb dans Autocad... voila quelques trucs... si vous travaillez en mètres, charger les styles de cote d'objetJOC
DDEDIT quand on a une cote de sélectionnée ouvre un éditeur
de texte !!!!
2 raccourcis à rentrer dans la propriété texte
de remplacement de la cote
écrire en dessous \X
sauter une ligne \P
Cotation associative
DIMASO cote associatives ou non et qui demande à entrer la valeur
(=0 ou 1)
quand on déplace un dessin avec des cotes associatives, les
cotes ont une fâcheuse tendance à partir en sucette....
pour éviter cela, avant de déplacer, sélectionner
toutes les cotes et taper
DIMDISASSOCIATE les objets restent des cotes associative, mais se déplacent
sans pb...
DIMASSOC Contrôle l'associativité des objets cote et détermine si les cotes sont décomposées (0). Passer à 2
Échelle d'objets
Suite à des différences d'échelle quand on copie/colle
des objets ou qu'on place des Xref.
En 1er lieu vérifier qu'une cote d'un objet commun ait la même
valeur par exemple dans les 2 dessins (les portes font 0.80m par exemple)
Si les échelles de dessin sont bien conforment, vérifier
que les valeurs de ces variables sont les même dans les deux dessins
- INSUNITS
- INSUNITSDEFSOURCE
- INSUNITSDEFTARGET
- MEASUREMENT
- MEASUREINIT
-DWGUNITS c'est une commande qui reprend à peu près tout ça, mais qui résout parfois des pb de dessin "apparament" à la même unité mais finalement non
Dans les blocs dynamique, les echelles non uniformes font disparaitre les poignée d'édition. pour les réaficher, normaliser les echelles en x,y,z.
QQS codes Ascii pour choper les caractères
spéciaux
ø Ø le petit ALT 0248 ou ALT 0216 le grand (dans Autocad
on peu aussi faire % % C)
³ ALT 1788
+- ±
Ç ALT0199
È ALT 0200
É ALT 0201
À ALT 0192
 ALT 0194
delta ALT 0394
Parapluie
Ce sont des petites phrases type à inclure dans le cartouche
ou à proximité pour se prémunir légalement
à utiliser suivant les cas...
Limites suivant application Cadastrale.
Ces Limites ainsi que les cotes périmétriques qui s'y
rattachent ne seront définitives qu'après bornage contradictoire
du terrain .
Les cotes sont données a titre indicatif, et devront être vérifiées sur site avant exécution
Ce plan n'exclu pas la consultation du plan architecte
Police ligne de commande
Outils/Options, sous Eléments de la fenêtre, cliquez sur
Polices.
Dans la boîte de dialogue Police de la fenêtre de la ligne
de commande, sélectionnez une police, un style de police et une
taille.
Appliquer et fermer
Fenêtres en vadrouille
Extrait d'un message du forum... un bon tuyau !
Le jour où je suis passer de mon bi-écran à mon simple... ben ma fenêtre de
gestionnaire de calque se placait sur le second écran qui n'était plus là.
Pour y remédier il faut faire un "alt + tab" pour me positionner sur la fenêtre.
Ensuite sans toucher à la souris faire "Alt+Space" et après "L" (pour déplacer),
Et enfin, j'appuie sur une des touche directionnelles du clavier pour accrocher la fenêtre au curseur de la souris.
Pour finir bouger la souris pour la déplacer et revenir à une position visible
Windows a fini les mise à jour et va redémarrer (utile pour XP)
En voila un message agassant qui revient toutes les 10mn alors que c'est
la charrette du siècle...
NET STOP est votre ami !
pour arrêter la demande de reboot Windows après une mise
a jour auto...
créer un raccourci (clic droit créer raccourci) puis dans
le 1er boite de
dialogue taper
NET STOP wuauserv
lancer la commande avec un double clic sur le raccourci.
ça arrête la demande pendant 6 ou 8h... de quoi patienter
jusqu'au soir...
Vrac à classer................................
longueur des pointillets:
format, type de lignes (afficher les détails)
enlever la coche "utiliser les unitées de l'espace papier"
(sauf si on utilise
des pointillet qui ont été deffini pour l'espace papier
axejoe et tiretsjoe)
3 boutons bien utile...pour un calque ---EPURES
ACTIVER le calque
^C^C_-layer;AC;CALQUE---EPURES;L;CALQUE---EPURES;E;CALQUE---EPURES;;
INACTIVER le calque
^C^C_-layer;IN;CALQUE---EPURES;CH;0;;
Supprimer le calque
^C^C_-laydel;N;CALQUE---EPURES;;O;_-layer;E;CALQUE---EPURES;CO;40;;AC;CALQUE---EPURES;Ch;0;;
pour geler
(command "CLAYER" "0" "calque" "g"
"---EPURES" "")
pour liberer
(command "CLAYER" "---EPURES" "calque"
"L" "---EPURES" "")
pour effacer tout le plan epure
(command "effacer" (ssget "x" '((8 . "---EPURES")))
"")
Problème police absente: il existe dans AutoCAD un fichier de
substitution qui
permet de remplacer automatiquement une police de caractères
par une autre.
C'est, par défaut, le fichier ACAD.FMP qui se trouve dans le
dossier Support
d'AutoCAD (dans les paramètres utilisateur). C'est un fichier
texte dans lequel
il suffit de rajouter des lignes comme :
TIMES NEW ROMAN;ARIAL
TXT;ARIAL.TTF
Excel Zone texte parasite
Ca fait 2 fois que je me trouve confronté à des fichiers
Excel qui ont des problèmes de zones texte multiple, vide (d’origine
virale?)
On m'a fait une petite macro VBA pour les effacer. Avant toute chose
faite un "enregistrer sous" pour le cas ou un truc foirerai....
Pour l'utiliser, il faut déverrouiller l'utilisation des macros
dans Excel (Excel 2007)

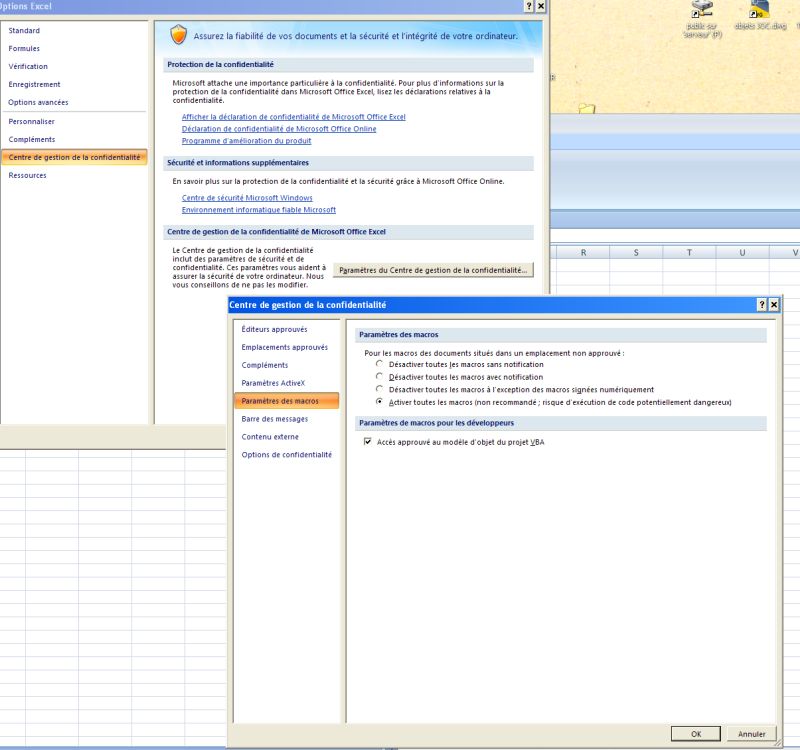

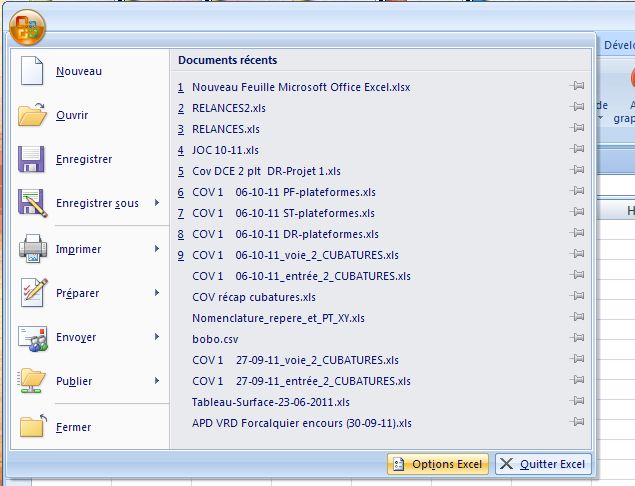

Appeler les options sur le menu à l'extrême gauche, Dans
les paramètres du centre de gestion de la confidentialité,
le plus simple c'est de tout déverrouiller (vous déverrouillerez
une fois la manip finie)

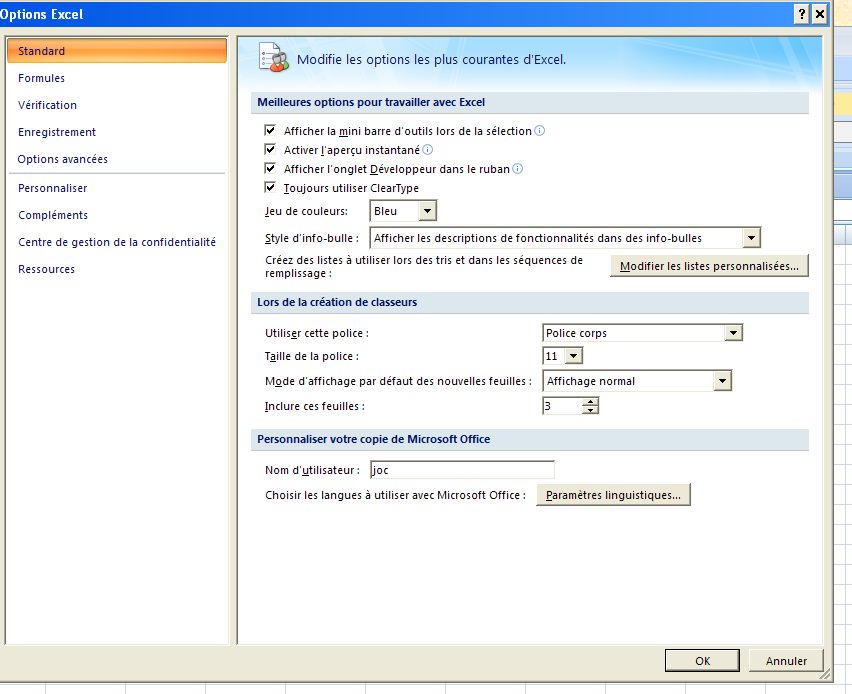

Ensuite il faut afficher un menu caché, le menu "développeur"
c'est toujours dans les Option d'Excel mais à la page "standard"

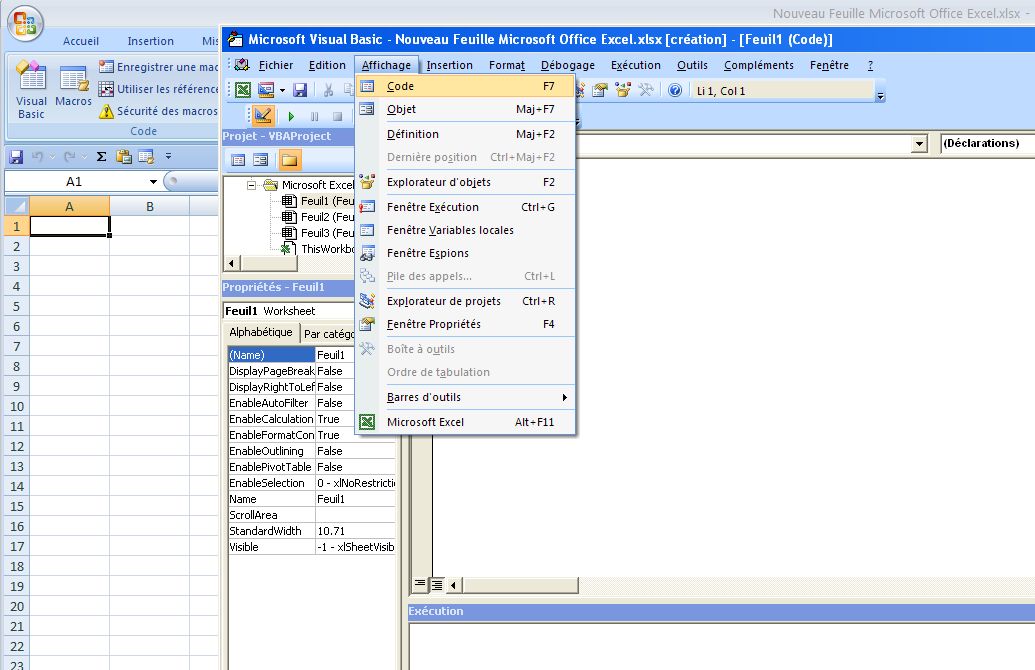

Quand on clique sur cet ongle développeur, le ruban affiche les outils de lancement Visual Basic... se débrouiller pour afficher la fenêtre de code en mode création et y coller le texte ci après.
Sub eff_ZoneTexte() Dim zone As Object End Sub |
Là, le bouton vert "play" ou F5 pour lancer le code et normalement plus de zone texte dans le fichier.
Obtenir la liste des variables d'un dessin
Peut etre utile pour voir ce qui varie entre 2 dessins...
créer un fichier dessin1.scr qq part sur le disque dur et lancer
la commande ADDVARS2SCR idem avec le dessin 2, vous n'avez plus qu'a
comparer les 2 fichiers txt avec notepad++ (explications
ici)
Matériaux de la bibliothèque autocad
La bibliothèque autocad de latériaux pour la 3d est une bonne base de jpg pour faire des matériaux convenable pour a peu près tout en éditant les jpg de base. Malheuresement, le chemin ou sont enregistrés les jpg des textures est bien caché... en fait, ils sont là
C:\Program Files (x86)\Common Files\Autodesk Shared\Materials\Textures\1\Mats
Aide mémoire
Spécial dédicace pour OLI, Un récap des raccourcis et alias courants mais pas toujours ''sous la langue''. Ces alias ne sont valables que si la config est des alias et des lisp est chargée
LO pour éteindre un calque
|
JPL assemble des lignes en poly (plan et sommet communs) |
H hachures (boite de dialogue) |
SSL sélect tous ceux qui ont le même calque
SSOF Tous les objet entièrement dans la poly IS inverser la sélection
|
RR commande raccord option rayon VERR verrouille toutes les fenetres de toutes les présentations
|
OI isole les objets sélectionnés
EX extrude
|
|
||
trucs à venir...
les fichiers de plumes
échelle et rotation avec référence
des raccourcis pour perpendiculaire et proche
ajouter des boutons au gestion de calques
scu et scuflolow
les métrés
cotation
