Je savais pas trop ou classer ces articles, c'est surtout des notes ou des bidouilles en vracs

L'interface d'Autocad

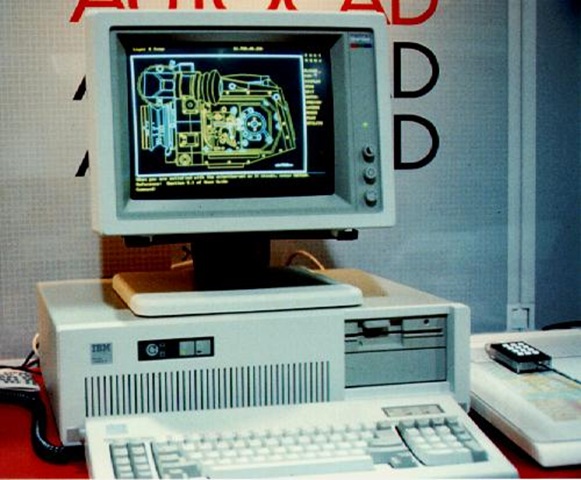

Autocad est un logiciel ancien (1982). La 1ere fois que je l'ai vu tourner, c'était sur un 80/86 sous DOS. C'est aussi la première fois que je voyais une souris. J'ai souvenir que les commandes étaient lancées au clavier ou avec la tablette à digitalisé qui était associée à la "souris". Ça ressemblait à ça



----------

ps...

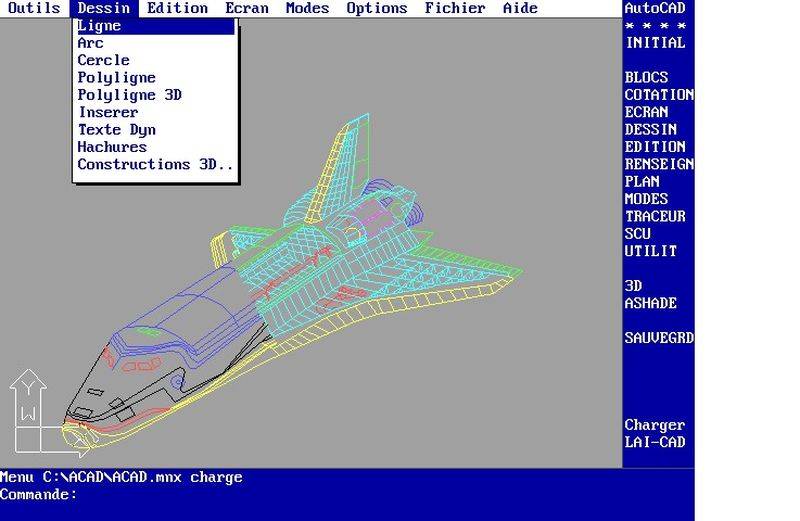

si vous voullez retrouver un look viellot, tappez à la ligne de commande fermerruban, (setvar "menubar" 0) et (setvar "SCREENMENU" 1)

La classe non?

J'ai suivi une formation sur la version 14 d'Autocad, la première version il me semble à être intégré à windows avec une souris normale. Les barres d'outils on fait leur apparition pour remplacer la tablette.

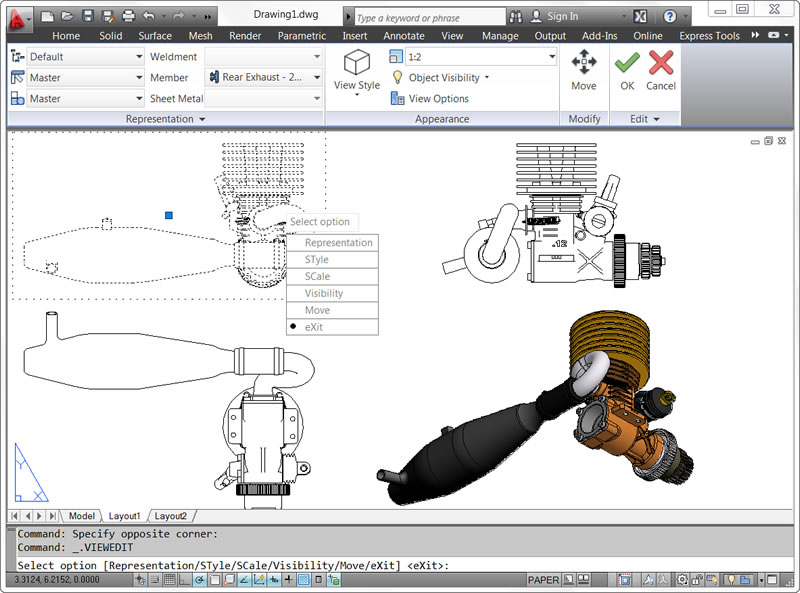

Depuis la 2009, on à vu apparaitre le "ruban". Qui est une mise en conformité de l'environnement avec l'environnement "Vista" et les rubans apparus dans les interfaces d'Office depuis la 2007.

Première constatation, malgré toutes ces évolutions, une seule chose est restée quasi inchangée: La ligne de Commande.
Ce n'est pas un hasard. En fait c'est la seule partie de l'interface qui est rigoureusement indispensable. C'est là qu'on peu rentrer toutes les commandes, suivre leur évolution, voir si on doit ou si on peu rentrer un paramètre ou une option. Quand on débute sur Autocad, il faut toujours avoir un œil dessus, avec l'habitude, on sait plus ou moins quand la surveiller de près mais elle reste indispensable.

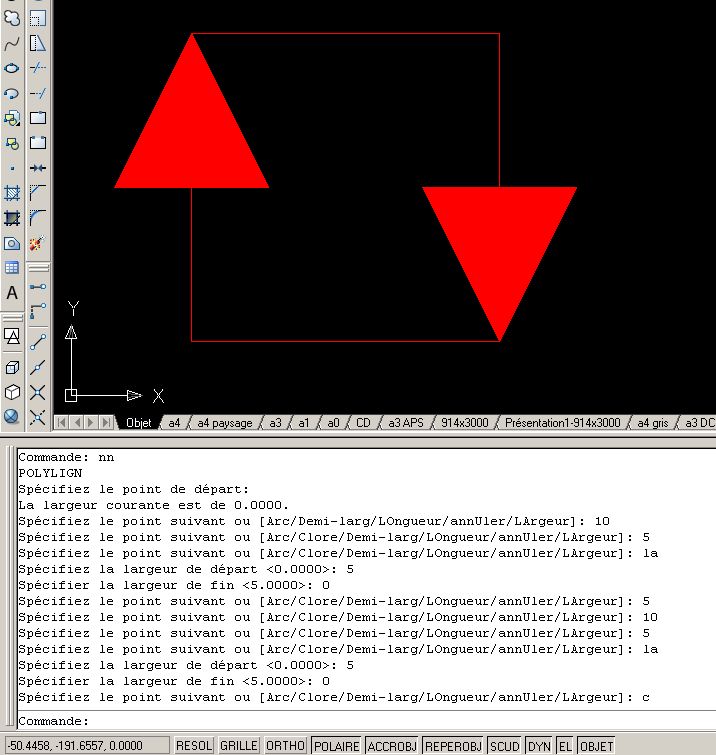

Voila un exemple de tracé de polyligne tout au long du quel des paramètres ont été passé par la ligne de commande.

Le ruban c'est une autre histoire…
Personnellement, je le trouve anti productif. Pour accéder à une commande, il faut cliquer beaucoup plus qu'avec tout autre dispositif. Je le trouve beaucoup trop encombrant, bref … Quand je dois me personnaliser une interface sur des postes ou il est présent je commence par le fermer, remettre les menus et les barres d'outils. A la ligne de commande, je tape:

FERMERRUBAN
MENUBAR 1

(mode troll boutade off)

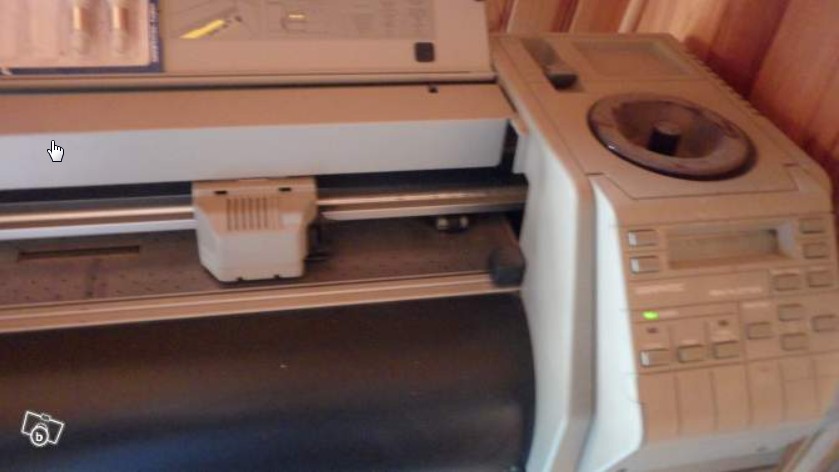

Les traceurs à carrousel

Ha lala, il est loin le temps ou on regardait les dessins se faire tracer quasiment dans l'ordre ou on avait réalisé les lignes. Il y avait quelque chose de fascinant à voir la feuille monter et descendre pour passer devant le feutre. Hypnotisé que j'étais comme un papillon de vant un feu de cheminée. Il n'y avait pas encore de jet d'encre, un feutre ou une plume tapotait le surface au rythme des pointillés.

-------------------

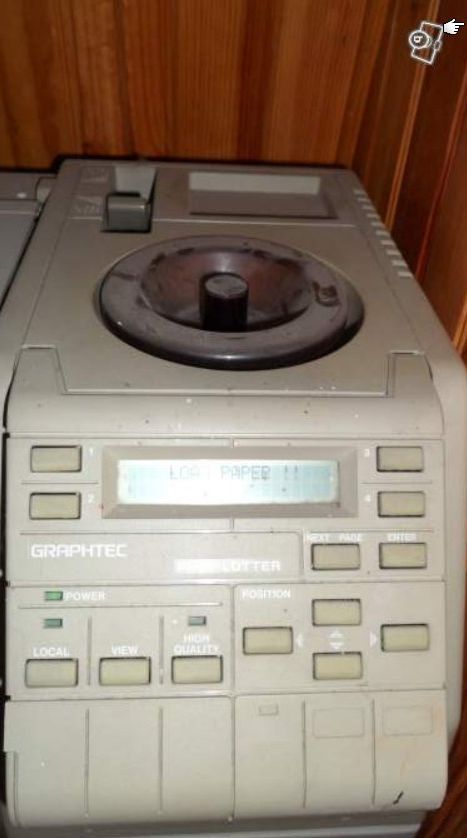

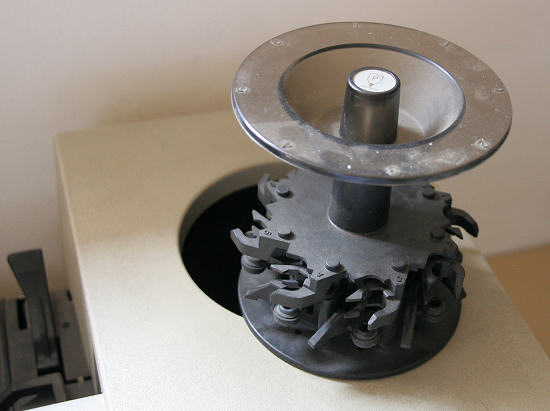

Ces plumes étaient stockées dans on carrousel, ou un barillet. Quand Autocad en avait fini avec une couleur, ou une épaisseur de trait, le chariot retournait vers le barillet pour changer de plume.



--------------------------



Voila d'ou viens que les fichiers .ctb sont appelés les fichiers de plumes et pourquoi on peu changer la couleur ou l'épaisseur dans ce fichier. En effet, chaque couleur sur Autocad était associée à un numéro dans le barillet et donc une épaisseur et une couleur de feutre. (Photo trouvées sur le bon coin).

Notepad++ REGEX

Notepad++ est un éditeur de texte avec un vrai plus... parmis les plus interéssants je note ici des manips utilisants les "expression régulières" de la fonction "Chercher/Remplacer" à la syntaxe étrange... un tuto ou 2 voire un site complet car c'est vraiment exotique comme concept pouvez aussi chercher REGEX sur le net.
On notera qu'en mode "rechercher" on peu décrire un motif entre les parantèses qui sera rappelé en mode "remplacer" par le \1 (ou \2 ect... si vous deffinissez plusieurs motifs)

je vas décortiqué le premier, matez dans les tuto ou j'ai piqué les autres pour les comprendre.

ajouter "untruc" en début de ligne
Chercher ^(.) remplacer par untruc \1
On cherche tous les caractères (c'est la signification du ".") qui suivent le début de la ligne (symbolisé par le "^") et comme le points est entre paranthèse, on mémorise cette sélection.
on remplace notre recherche par "untruc" plus les caractères mis entre parantèse pendant la recherche (appelés par \1)....
super intuitif comme language non?

Garder que 2 chiffres significatifs dans un tableau de points
chercher ([0-9]+[.,][0-9][0-9])[0-9]+ remplacez \1
j'étais contant quand je l'ai trouvé celle la ...

Repérer des balises dans une page en chemeuleu (les h4 dans mon cas)
chercher et marquer (<h4).*+
on peu ensuite copier ces lignes dans Recherche/Signet/Copier les lignes marquées

inserer "untruc" en fin de ligne
chercher (.)$ remplacer \1 untruc



Google

Google est notre ami... ayéz confience... Non je ne polémiquerai pas sur les lignes en tout petit dans les conditions d'utilisationd des services...
Je note juste quelques syntaxes dans l'utilisation de la recherche que j'ai tiré de cette page PDF au passage le blog gain-de-temps.com est bien sympatique et contient pas mal de réflection sur "le référencement et le reste"...

Syntaxe:

l'espace entre 2 mots équivaut à un ET
entre gillemets "une expression exacte" ordre des mots et photes d'orthographe comprises.
le signe - sans espace retire des résultats un mot exemple chercher voiture -location -vente purge pas mal d'annoces commerciales (mais google veille sur ses liens sponsorisés)

Mots clef

Pour chercher dans un site: à la fin de votre recherche ajouter site:adresse du site puis faire un ctrl F et cherchez le mot dans la page affichée pour tomber dessus. Par exemple,
cherchez "untruc" site:joch04.free.fr vous tombez sur le lien vers cette page il faudra ouvrir le lien et faire une recherche dans la page (avec ctrl F) pour afficher untruc directement

Subdivision surface

Dans ce tp j'utilise le modificateur Subdivision surface de Blender et je parle d'empiler deux de ces modificateurs. Attention toute fois, si vous avez lu le manuel en ligne sur ce modificateur, vous avez noté que sa progression n'est pas géométrique, mais exposentienne ( c'es pas X.n mais X ⁿ). Donc si on enpile une subdivision coèf 6, mèffie sur le coèf du 2eme un simple coèf de 2 fait qu'au global on est déja à un coèf de 36. Deux subdivisions à 6 passe un coèf global de 6^6=46656 ça fera exploser la consomation mémoire...

Car cdr

Pour exploter une liste en Lisp on ne dispose fondamentalement que de 2 fonctions: (car et (cdr.

Si on enchaire et combine ces fonctions on arrivera au bout de notre liste. Soit une liste X
(car X) renvoie le 1er élément
(car (cdr X)) renvoir le 2eme élément
(car (cdr (cdr X))) renvoie le 3eme élement ...

Avec des liste de liste, c'est encore plus pénible soit X qui cette fois est une liste de sous liste X= ((X1) (X2) (X3) ..) ou Xn est lui même une liste
(car (car X)) renvoie le 1er element de X1
(car (cdr (car X))) renvoie le 2eme élement de X1 ....

Vous l'avez compris c'est super lourd.

Pour simplifier la notation il existe des fonctions pas forcément présente dans le guide de ref:
De la liste complète que j'ai chopé ici (en bas de page) je retiens les plus interessants

Raccourci	équivalence	signification
(car x)		1er élément de la liste X pour un point
(cadr x)	(car (cdr x))	2eme élement de la liste Y pour un point
(caddr x)	(car (cdr (cdr x)))	le 3eme élement de la liste Z pour un point
(cddr x)	(cdr (cdr x))	la liste moins les 2 1er éléments
(cdddr x)	(cdr (cdr (cdr x)))	la liste moins ses 3 premiers éléments
(cddddr x)	(cdr (cdr (cdr (cdr x))))	la liste moins ses 4 premiers éléments
(cadar x)	(car (cdr (car x)))	le 2eme élément de la 1ere sous liste
(caadr x)	(car (car (cdr x)))	le 1er élément de la 2eme sous liste
(cadadr x)	(car (cdr (car (cdr x))))	le 2eme élément de la 2eme sous lsite
(cddar x)	(cdr (cdr (car x)))	la 1ere sous liste moins ses 2 premiers éléments
(cdadr x)	(cdr (car (cdr x)))	la 2eme sous liste moins son 1er élément

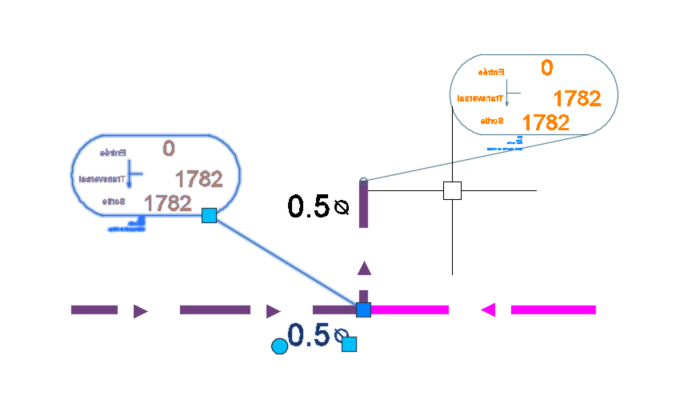

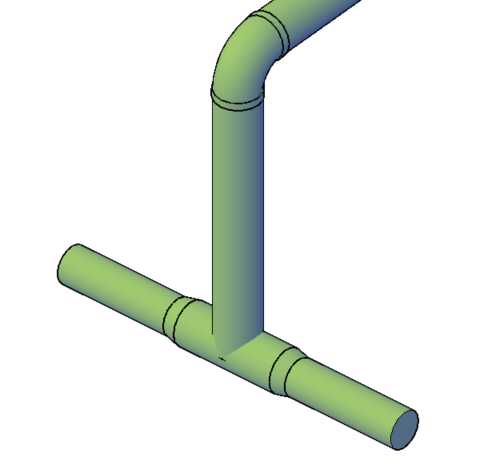

Cas particulier d'une ''moustache'' en sortie de colonne montante

Le lisp Vsom impose une JONCTION à chaque fin de polyligne, mais aussi une JONCTION à chaque arrivée sur la branche principale. Pour modéliser le cas d'une colonne montante qui se séparerai en deux par un T directement, il faut tricher un peut
Il faut en effet rajouter une JONCTION en bout de réseau pour les règles de construction soit respectées.
